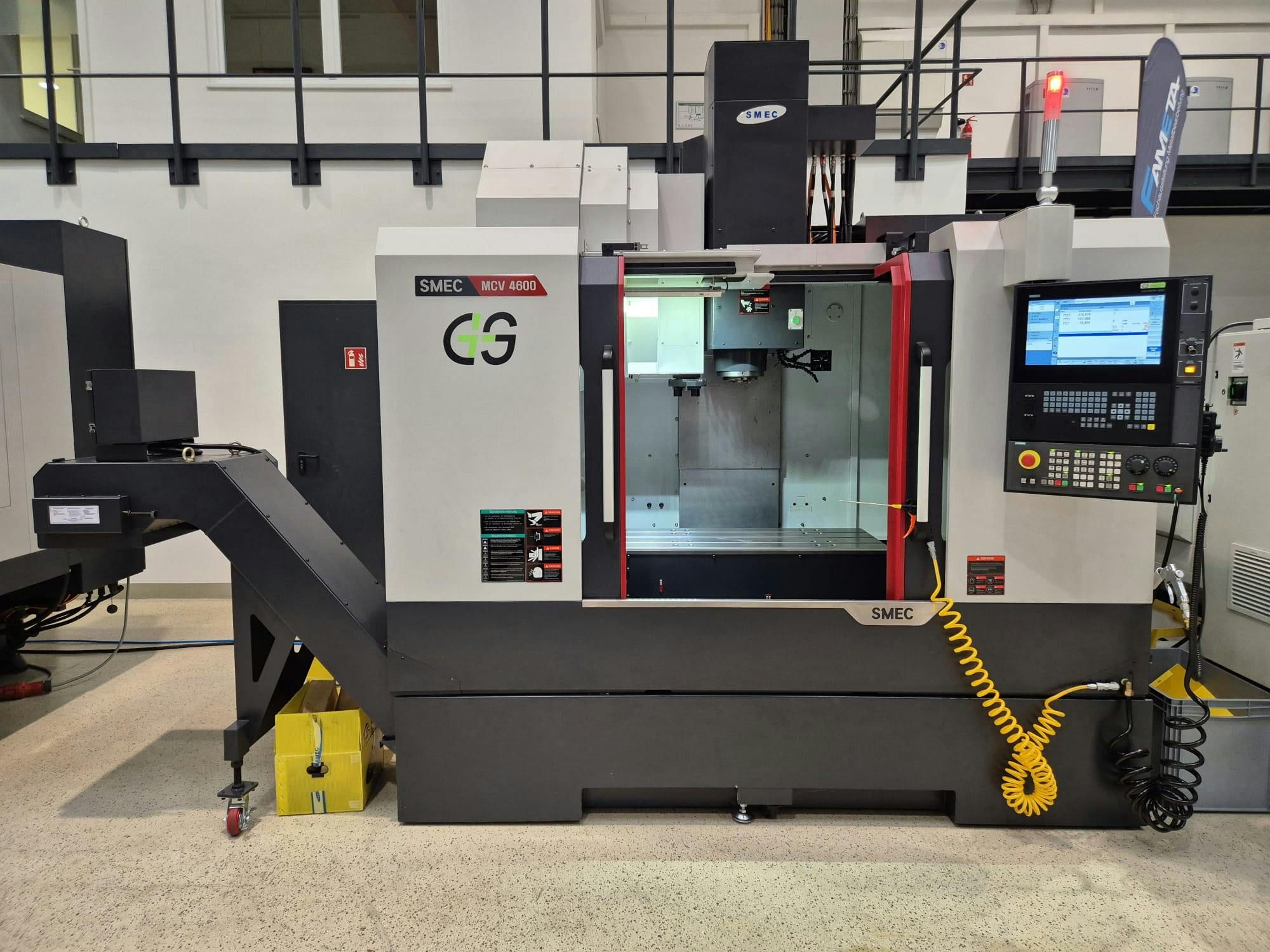

Триосьовий обробний центр SMEC MCV 4600-ID17497

SMEC MCV 4600 - це вертикальний обробний центр з ЧПУ (VMC - Vertical Machining Center), вироблений південнокорейською компанією SMEC.

Ця модель відноситься до класу високопродуктивних та жорстких центрів і призначена для універсального фрезерування, свердління та нарізування різьблення.

Тип верстата: Вертикальний центр обробки з ЧПУ (VMC) з 3 керованими осями.

Виробник: SMEC Лтд. (Південна Корея).

Призначення: Високошвидкісна та високоточна обробка деталей середнього розміру.

Використовується для виготовлення:

• Прес-форм, штампів та оснащення.
• Компонентів машинобудування, які потребують високої точності.
• Серійне виробництво деталей

Індекси у назві (MCV 4600):

MCV (Machining Center Vertical): Позначення вертикального обробного центру.

4600: Вказує на належність до певного розмірного ряду. В даному випадку, це відноситься до розміру столу та ходу по осях.

Конструкція:

Висока жорсткість: Верстат має масивну чавунну станину (колона та основа), що забезпечує гарне гасіння вібрацій та високу жорсткість при важкому різанні.

Лінійні напрямні: Часто оснащується роликовими лінійними напрямними (Roller Type LM Guides) для забезпечення високої вантажопідйомності, жорсткості та динаміки переміщень.

Продуктивність:

Оснащений високошвидкісним шпинделем (зазвичай 10000–12000 об/хв) для ефективного фрезерування та свердління.

Швидка автоматична зміна інструменту (ATC).

Характеристики:

• SMEC MCV 4600
• Рік зробити: 2023

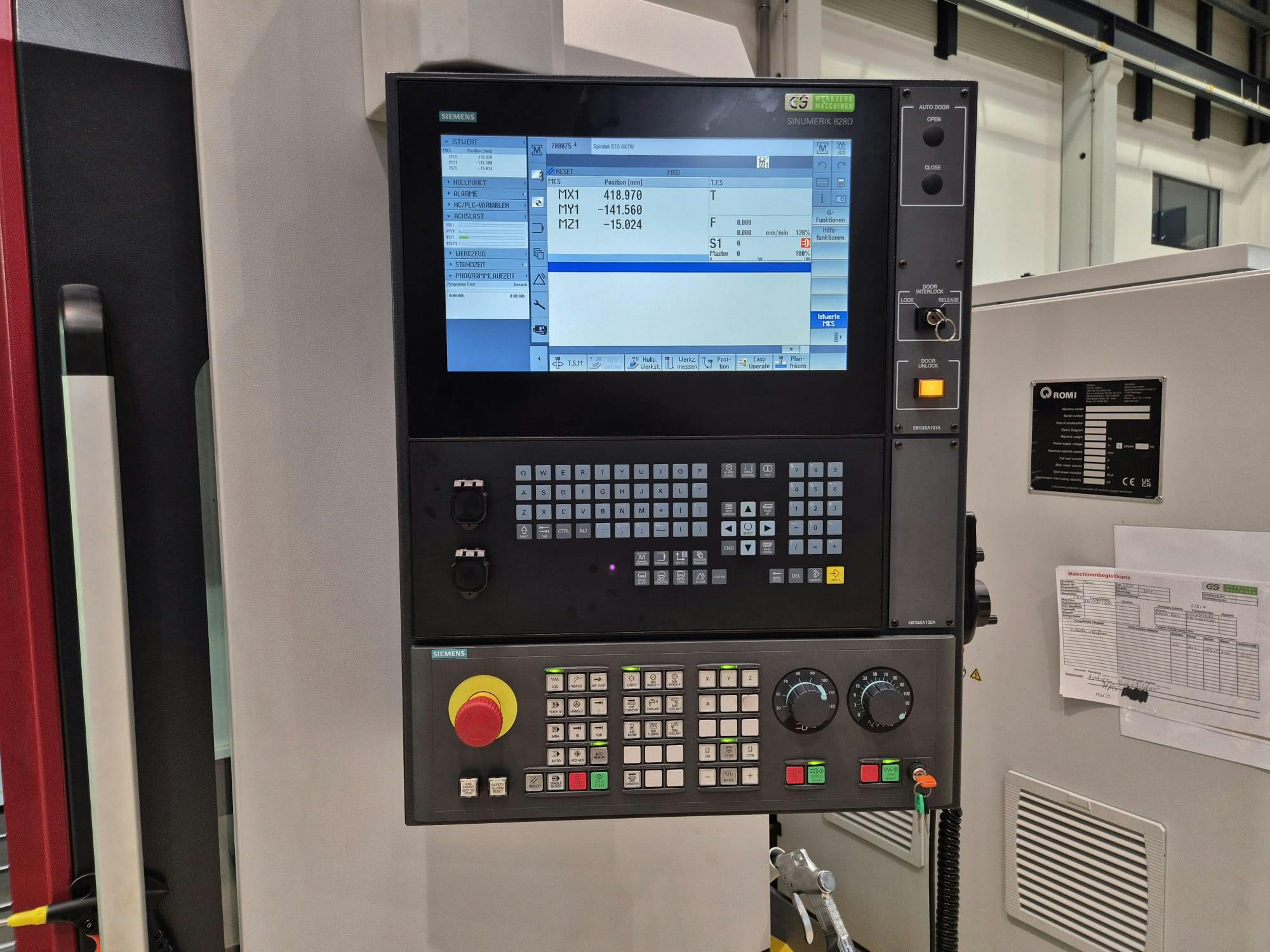

• Система управління: Siemens Sinumerik 828D
• Швидкість обертання шпинделя: 12000 об/хв
• Хід по осях X/Y/Z: 900/460/520 мм
• Утримувач інструменту: BT40

Опис:

Шпиндель з ремінним приводом

Швидкість: 12000 об/хв

Потужність: 18 кВт

Крутячий момент: 117 Нм

Швидке переміщення по осях X/Y/Z: 36/36/30 м/хв.

Утримувач інструменту: BT40

Магазин інструментів:

Ланцюговий магазин (типу ATC)

Кількість станцій:30

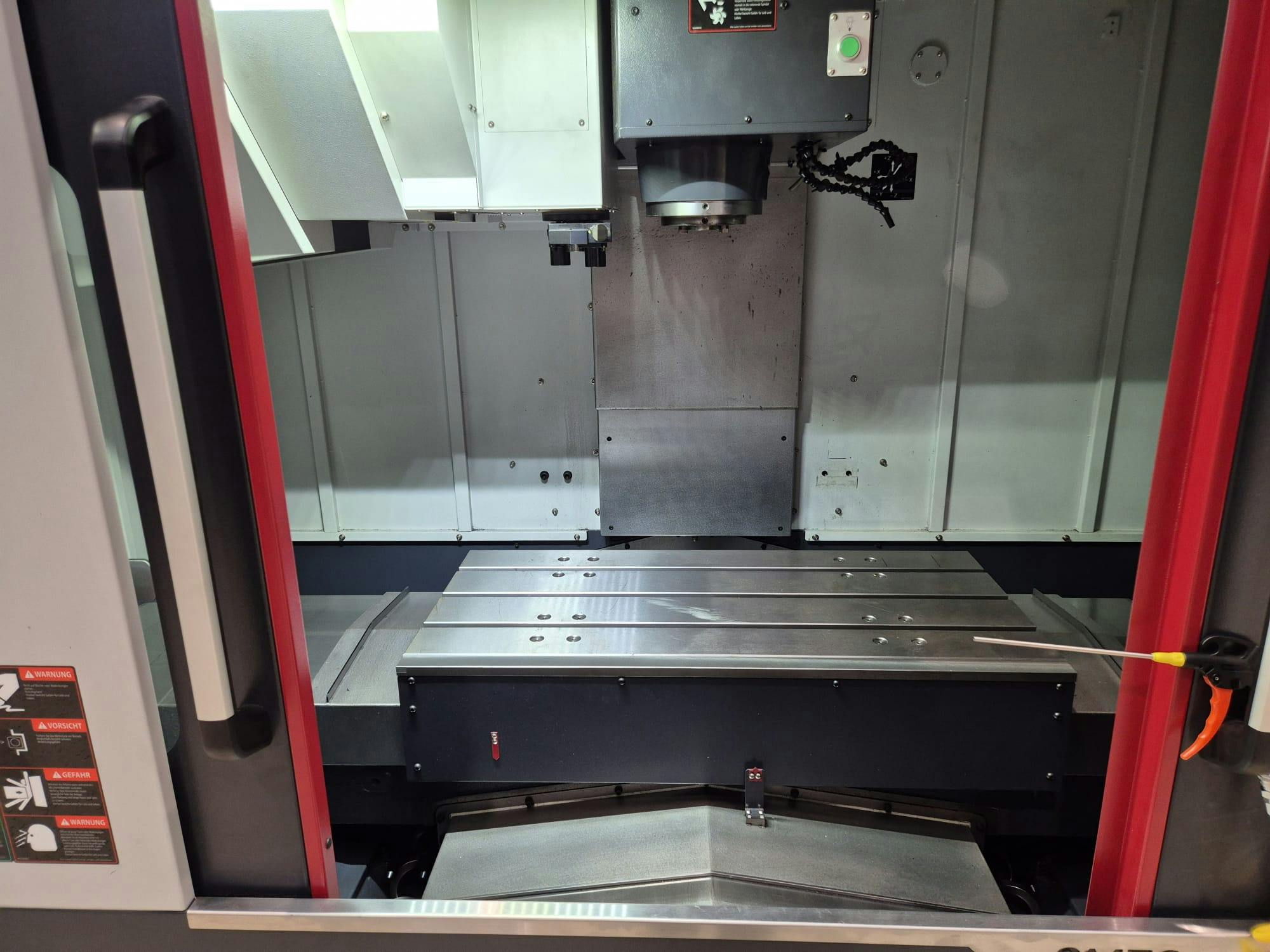

Робочий стіл: Затискна поверхня: 1050 x 460 мм.

Навантаження на стіл: 600 кг.

Обладнання/приладдя:

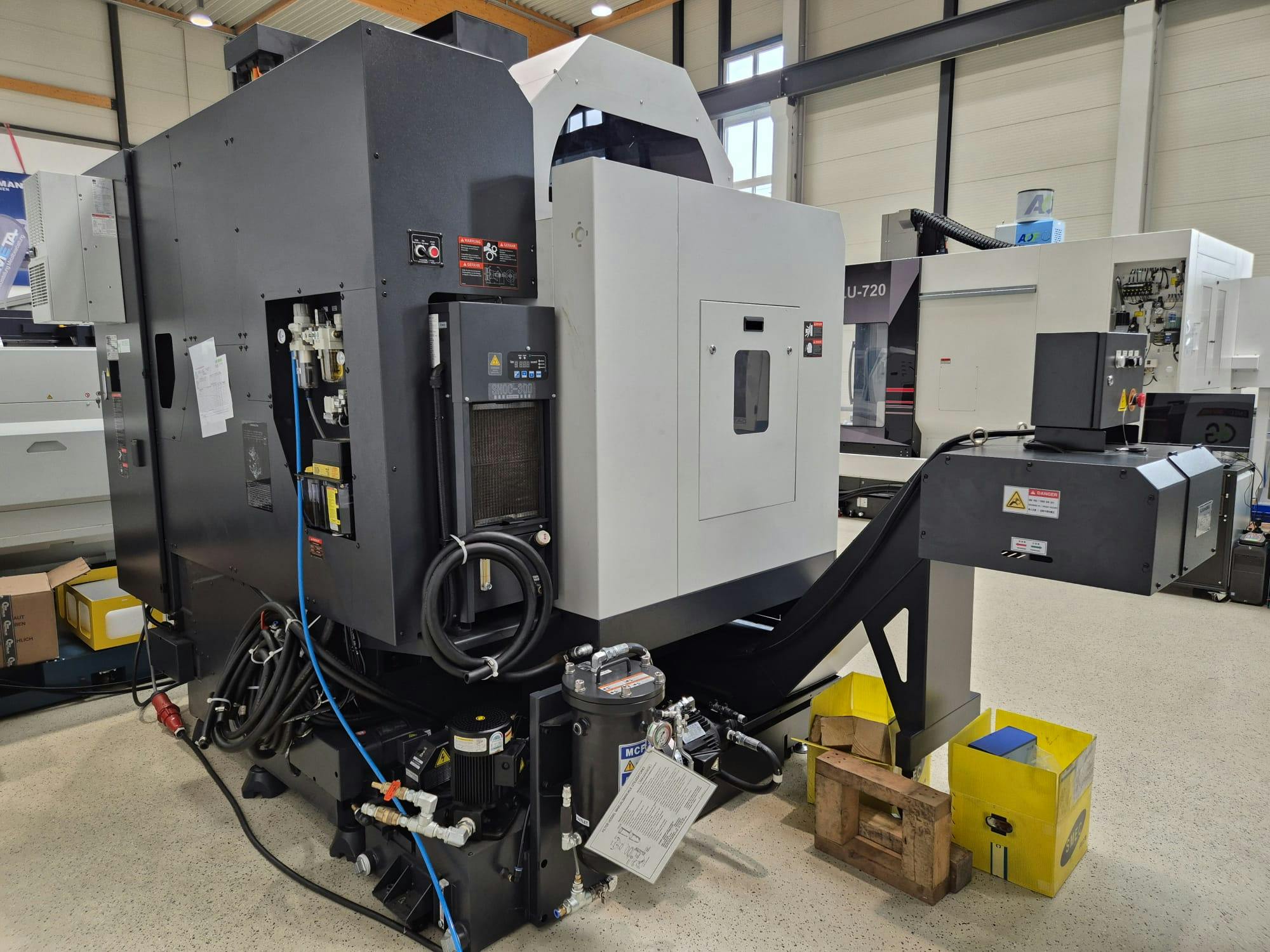

Утилізація стружки: Конвеєр для стружки.

Подача охолоджувальної рідини:

Внутрішня система охолодження.

Управління налаштуванням:

Електронний маховик.

Iнше: Очищувальний пістолет.
